圆盘造粒机

简述该系列圆盘造粒机,是一种新型倾斜盘式造粒设备:成粒率可达90%以上.减速机与电动机采用柔性皮带传动,启动平稳,减缓冲击力,提高设备的使用寿命.

处理能力0.1-5t/h

成粒率90%以上

电机kw1.5-15kw

【加工物料】禽畜类粪便及复合肥等

【主要介绍】成粒率可达90%以上,启动平稳

免费获取报价

7*24小时免费咨询热线

18603847333
产品介绍

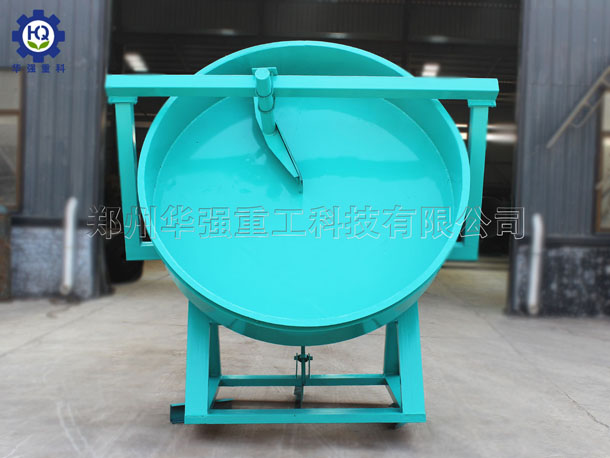

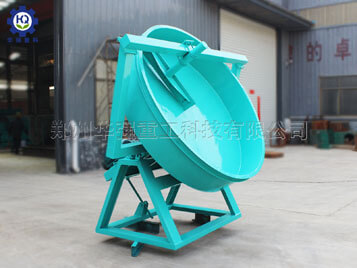

圆盘造粒机圆盘造粒机圆盘造粒机

该系列圆盘造粒机,是一种新型倾斜盘式造粒设备:成粒率可达90%以上.减速机与电动机采用柔性皮带传动,启动平稳,减缓冲击力,提高设备的使用寿命.造粒盘盘底采用钢板加强,坚固耐用,不变形、加厚、加重、坚固的底座设计,不需要地脚螺栓固定,运转平稳.造粒机主齿轮采用高频猝火,使用寿命增加一倍.造粒盘内经防腐处理后,经久耐用.该机有造粒均匀,成球率高,运转平稳,设备坚固耐用.使用寿命长等优点,深受用户好评,是广大用户选择的理想产品.
结构概述
整机可分为五大部分:
1. 机架部分:由于整个机体的传动部分和转动工作部分都由机架支撑,受力较大,因此该机机架部分均采用优碳槽钢焊接而成,已达到本机所使用的目的.
2. 调节部分:整台机器重要的是造粒盘,而造粒盘的整个重心则安装与调节部分上.我公司采用了优碳钢板和槽钢焊接而成,并通过了严格的质量合格认证,均达到了本机所使用的要求.
3. 传动部分:整台机器传动部分优为重要,整体的工作都有此而行.安装与传动调节架上的电动机和减速机均选购质量产品,质量可靠.电动机带动皮带轮、三角带.减速机和小齿轮,由小齿轮传动造粒盘上的大齿轮使造粒盘工作.另外大小齿轮均采用了高频猝火,使用寿命是原有的两倍,整个造粒盘则固定在调节盘上的主动轴上,柱头联结部分采用锥度配合,设计更合理;
4. 造粒盘部分:该机造粒盘盘角采用整体圆弧设计,成粒率可达到90%以上,造粒盘盘底还采用了多条钢板加强,坚固耐用,不变形;
5. 自动清料部分:该部分安装于造粒盘上方,成下框型,上装有自动清料板,以便在生产过程中清理粘在盘壁上的物料,大大提高了该机的使用寿命,也节省了劳动力.
工作原理
该系列产品其工作原理:由主电动机驱动皮带轮和皮带,通过减速机传动小齿轮,小齿轮与固定在盘底的大齿轮相互齿合,向项工作.大齿轮则通过特殊合理的设计,安装在固定于机架调节盘上的主轴上,以支撑整个造粒盘的工作(本机于喷雾机配套使用)物料进入造粒盘后,经造粒盘的不断旋转和喷雾装置,使物料均匀的粘和在一起造成圆球状颗粒.在该机造粒盘中上部设计了自动清料装置,防止物料粘壁,从而大大提高了本机的使用寿命.随着电动机的不断旋转,物料的不断进入,方能实现批量生产,已达到连续工作之需要.

产品视频

该设备有造粒均匀,成球率高,运转平稳,设备坚固耐用.使用寿命长等优点,深受用户好评,是环境保护适用技术推广项目.

处理能力:0.1-5t/h

成粒率:90%以上
拨打热线立享优惠

18603847333

技术参数
型  号 直径 高度 容积m3 转速 r/min 电机kw 生产能力
ZL08 800mm 200mm 0.25 24 1.5 0.1~0.2
ZL10 1000㎜ 220㎜ 0.4 21 2.2 0.3~0.5
ZL15 1500㎜ 300㎜ 1.1 17 5.5 0.5~0.8
ZL25 2500㎜ 500㎜ 2.5 13.6 7.5 1-1.5t/h
ZL28 2800㎜ 550㎜ 3.7 13.6 11 1-2.5 t/h
ZL30 3000㎜ 550㎜ 4.2 11 11 2-3t/h
ZL32 3200㎜ 600㎜ 4.8 10 11 2-3.5t/h
ZL36 3600㎜ 600㎜ 6.1 10 15 3-5t/h
